БЕТА-ТЕСТ
2760 грн
Передзамовлення
Ініціатор

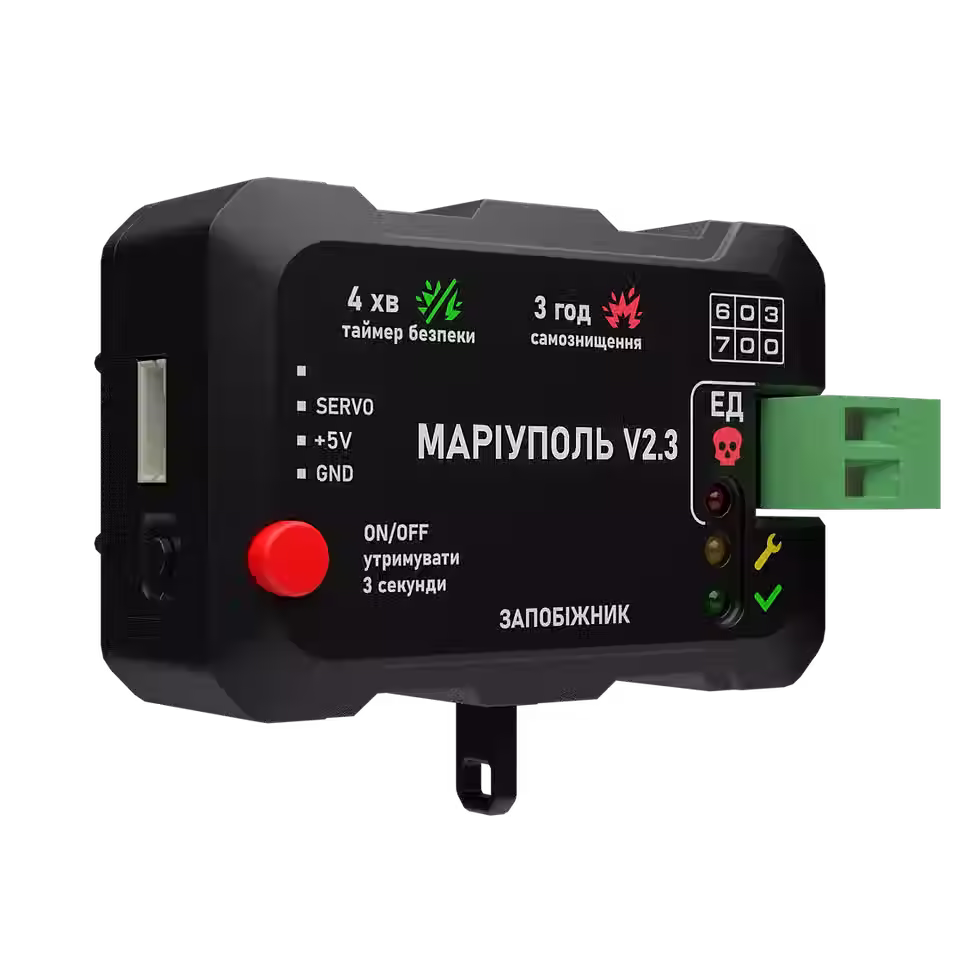

МАРІУПОЛЬ v2.3
Плата ініціації використовується у складі БПЛА-камікадзе літакового типу та призначена для активації заряду, подаючи імпульс на електронний детонатор.
Активація інерційна (при ударі) за допомогою акселерометра або ручна (по PWM каналу). Присутній ARM/DISARM з пульта.
БЕТА-ТЕСТ
Розміщення кнопки
Ми перенесли кнопку увімкнення/вимкнення на передню панель враховуючи нюанси розміщення в корпусі «крил», а саме - відсутність доступу до бокових частин ініціатора.
Швидкознімний клемник
Клемник, який дозволяє підготувати заздалегідь підключення до ЕД та має вертикальне розміщення - так само врахували конструктив БПЛА літакового типу.
Шлейф 550 мм
Шлейф з трьохпіновим коннектором підійде для більшості контролерів для «крил», а довжина дозволить розмістити ініціатор в будь-якій точці борта.
Перевірка підключення PWM
При увімкненні ініціатор перевірить наявність PWM сигналу DISARM (1000 мкс) від політного контролера, а при його відсутності - видасть несправність.
Резервне живлення
Ініціатор має вбудований елемент живлення CR123A 3V, але також є можливість його живлення через контакт +5V - в цьому випадку батарея не буде розряджатись і буде виконувати функцію резервного живлення.
Таймінги та безпека
Таймер самознищення в 3 години розрахований для довгих польотів БПЛА літакового типу. Також збільшений таймер безпеки, оскільки підготовка до злету "крил" має більше нюансів, ніж у коптерів.
Технічні особливості ініціатора
Самодіагностика
При увімкненні пристрою відбувається самодіагностика. Пристрій перевіряє: дані акселерометра, наявність чеки, рівень заряду, наявність/відсутність PWM-сигналу на вході «SERVO».
Механічний запобіжник
Після зривання чеки починає відраховуватись таймер безпеки 4 хвилини. Якщо чеку вставити в стартове положення – після чотирьох коротких гудків пристрій дезактивується і таймер безпеки скидається.
Таймер безпеки
Протягом таймеру безпеки пристрій не реагує на перевантаження (удари) та команди на ПІДРИВ (1500 мкс) з пульта, що створює безпечні умови під час запуску БПЛА.
Керований запобіжник
Останній рівень захисту – ARM/DISARM з пульта по PWM каналу. Після подачі сигналу ARM (1000 мкс) пристрій почне реагувати на перевантаження та команду на підрив з пульта.
4 рівні захисту
Матеріал корпусу
пластик (литий)
Тип спрацювання
інерційне + спрацювання по PWM каналу + самознищення
Підключенн я до політного контролеру
JST-PH 2.0 to JR 3 pin 550 mm (в комплекті)
Запобіжник
механічний (чека), ARM/DISARM по PWM каналу
Енергія імпульсу ініціатора
не менше 100 мДж
Живлення
вбудований CR123A 3V+живлення від політного контролера
Таймер безпеки
4 хвилини після зняття з механічного запобіжника
Індикація стану
світлова, звукова
Таймер самознищення
через 3 години після крайнього ARM-у
Підключення детонатора
швидкознімний клемник
Робоча температура
-20...+50 °C
Розміри
65*43*23 мм (без врахування виступаючих елементів)
Ініціатор МАРІУПОЛЬ v2.3
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
1 х
Ініціатор «МАРІУПОЛЬ v2.3»
1 х
Передвстановлена акумуляторна
батарея CR123A 3V
1 х
Шлейф JST-PH 2mm to JR conector
2,54 mm 3 pin 550 mm
