Коптерний польотний стек
ГАЛИЧИНА F405 6S/60A v2
Призначений для FPV-дронів з розміром рами 7"-10". В комплект входить польотний контролер «ГАЛИЧИНА v2» та електронний регулятор обертів «ФРАНКІВСЬК v2».
БЕТА-ТЕСТ
ВІДЕО ПОЛЬОТІВ
Демонстраційний політ стеку ГАЛИЧИНА F405 6S/60A v2 на дроні 10" з навантаженням 5 кг.
Детальний опис збірки на відео.
MK
STM32F405RGT6 (168 МГц)
Виходи для ESC
6 шт (M1-M6, PWM, DSHOT)
Гіроскоп/акселерометр
ICM42688P (8 кГц макс)
Сервовиходи
3 шт (S1, S2, S3)
Прошивка
Betaflight, INAV, Ardupilot, Milbeta
BEC
2 шт, 5V 3А та 5V/9V/12V 3А (напруга вибирається перемичками на платі)
OSD
Betaflight OSD (на м/с AT7456)
PINIO
2 шт, вихідна напруга 5V 1A
Барометр
DPS368/DPS310
Розміри
38 x 38 мм
Інтерфейси
6*UART, I2C, 2*АЦП (VBAT, Current), SBus з вбудованим інвертором на R5, вихід для буззера
Живлення
3-6S LiIon/LiPo
Blackbox
Роз'єм під MicroSD
Монтажні отвори
30.5 x 30.5 мм, M3
ПОЛЬОТНИЙ КОНТРОЛЕР «ГАЛИЧИНА F405 6S v2»
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Живлення
3-6S LiIon/LiPo
Роз'єм для підключення
JST-SH 8 pin
Струм
60 А (70 A короткочасно)
Роз'єм живлення
ХТ-60
Датчик струму
Так, до 132 А
Розміри
45 x 45 мм
Прошивка
BlueJay, target: J_H_50
Монтажні отвори
30.5 x 30.5 мм, M3
Протоколи роботи
DSHOT300/600
ESC «ФРАНКІВСЬК 6S/60A v2»
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ТАКОЖ МОЖЕ ЗАЦІКАВИТИ

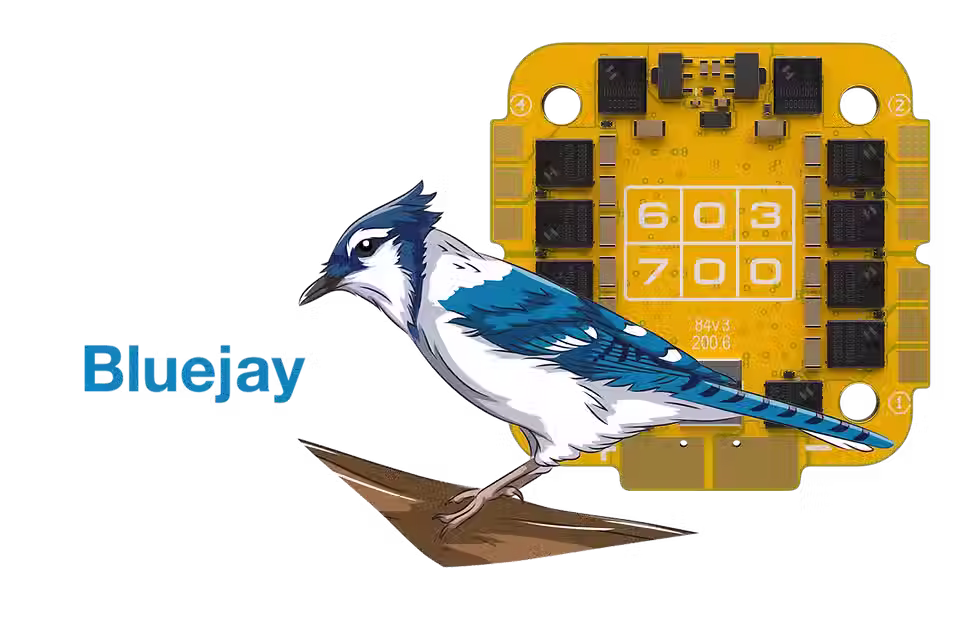

Прошивка Bluejay на регуляторі
Покращена продуктивність польоту завдяки функції «Bi-directional DShot» та можливості фільтрації RPM, що забезпечує більш плавний політ дрона. Також дана прошивка дозволяє кастомізовувати мелодії запуску.


Приховування точки вильоту
Поки увімкнена дана функція – OSD перекриває майже всю картинку та не видасть ворогу вашу позицію, навіть при перехопленні сигналу.



Контроль відеоканалів
Можливість переключення каналів відео під час польоту унеможливить пересікання сигналу іншими дронами.


Готовий до польоту
Польотний контролер одразу налаштований на найпопулярнішу збірку 10". Тому в більшості випадків летіти можна майже з коробки.


Підтримка шістьох моторів
«ГАЛИЧИНА v2» має 6 виходів для ESC та може керувати шістьома моторами – додавши два регулятори для додаткових променів дрона можна зібрати гексакоптер і збільшити вантажопідйомність дрона.

2 PINIO
Два керованих виходи PINIO з можливістю комутації 5V/1А. Дозволяють дистанційно керувати підсвіткою, тригерами або іншими навантаженнями.



6 UART-ів
Окрім стандартного приймача і GPS, у Вас є можливість підключити усі бажані зовнішні модулі (датчики телеметрії і т.п.). Забезпечує гнучку конфігурацію дрона під будь-які задачі.

Три сервовиходи
Ми збільшили кількість сервовиходів, щоб розширити використання контролера - один знаходиться поруч з камерою і його буде зручно під'єднати до поворотного механізму камери. Інші два - для керування ініціатором чи сервоприводами.



Два блока BEC
Два блоки BEC для живлення потужних сервоприводів та інших зовнішніх пристроїв – на 5V 3A та 5/9/12V 3A. У другому напруга обирається за допомогою перемички, яку потрібно запаяти на платі. Для камікадзе другий BEC може живити плату донаведення дрона.
