Плата розподілення живлення
PDB 12S/6M/400А v1
Розроблена спеціально для збірки мультикоптерних дронів в парі з ГАЛИЧИНА H743 12S v1. Підтримка 6 моторів. Можливість встановлення BEC 2x12S/3A v1 на плату.

БЕТА-ТЕСТ

  • 780 грн

    Від 50 шт

    690 грн

    Від 500 шт

    Контакти для зв'язку:

  • ✓

    Low ESR конденсатор

    +10 грн

    ✓

    Силовий шлейф XT90+10AWG 150 mm

    +150 грн

    ✓

    Монтажний комплект

    +290 грн

    ✓

    Шлейф живлення до FC

    +32 грн

    *Комплектується додатково до основного товару

870 грн

Передзамовлення

Плата розподілення живлення

PDB 12S/6M/400А v1

Розроблена спеціально для збірки мультикоптерних дронів в парі з ГАЛИЧИНА H743 12S v1. Підтримка 6 моторів. Можливість встановлення BEC 2x12S/3A v1 на плату.

БЕТА-ТЕСТ

Інструкція PDB 12S/6M/400A

ІНСТРУКЦІЯ З ВИКОРИСТАННЯ

КУПИТИ PDB 12S/6M/400A v1

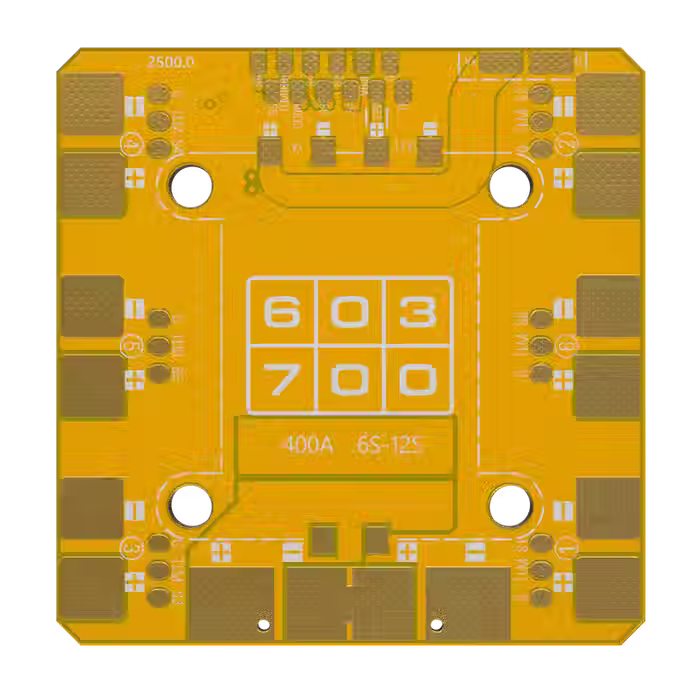

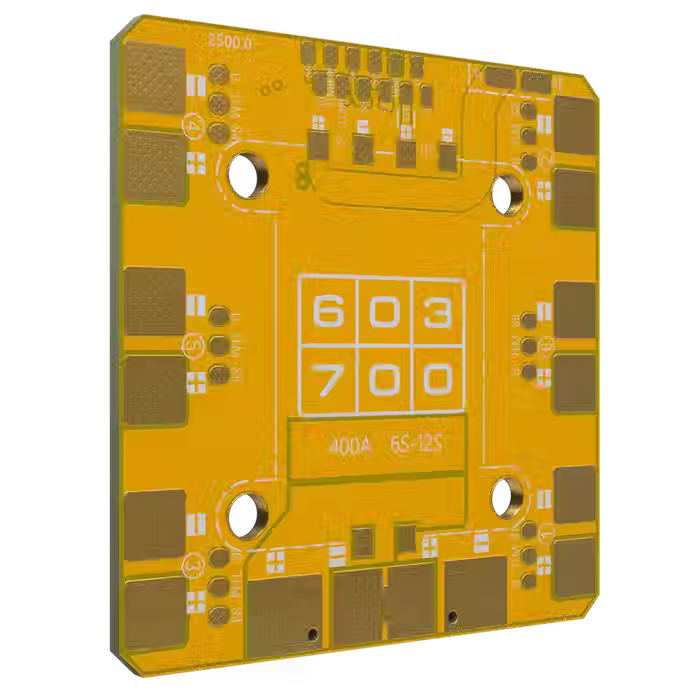

PDB 12S/6M/400A v1 – плата розподілення живлення для мультикоптерних FPV-дронів. Підтримує до 6 моторів, живлення 6–12S і сумарний струм до 400 А. Передбачене встановлення BEC.

PDB-12S6M400А-turn.avif

ТАКОЖ МОЖЕ ЗАЦІКАВИТИ

card-phone.avif

Підтримка телеметрії з ESC

Двохсторонній зв'язок ESC з контролером - PDB приймає телеметричний сигнал від регуляторів та передає далі на FC дані по струму і напрузі.

PDB-12S6M400А-back.avif
card-phone.avif

Місце під BEC

На дану плату можна додатково встановити BEC 2x12S/5A v1, який буде живитись від PDB та додасть два блоки BEC - 12В 5А та 5V/6V/7.2V 5А.

ОСОБЛИВОСТІ ПРОДУКТУ

Струм

80A (до 100А пікових) на канал, 400А сумарно

Вхідна напруга

6-12S

Датчик струму

до 340 А

Підтримка моторів

 6 шт

Монтажні отвори

30.5*30.5мм, M3

Розміри

56*57мм

PDB 12S/6M/400А v1

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
